BALL SCREW SELECTION
先定义应用，再匹配规格
滚珠丝杆选型不能只看轴径。需要同时评估安装方向、轴向负载、最高转速、有效行程、定位精度、寿命、临界转速与安装空间。以下页面依据《卓信智能 - 产品样册2.4》中的规格、型号规则和精度数据整理，并补充了工程化确认顺序。
STEP 01使用环境
STEP 02轴向负载
STEP 03速度行程
STEP 04精度等级
STEP 05导程
STEP 06轴径长度
STEP 07型号确认

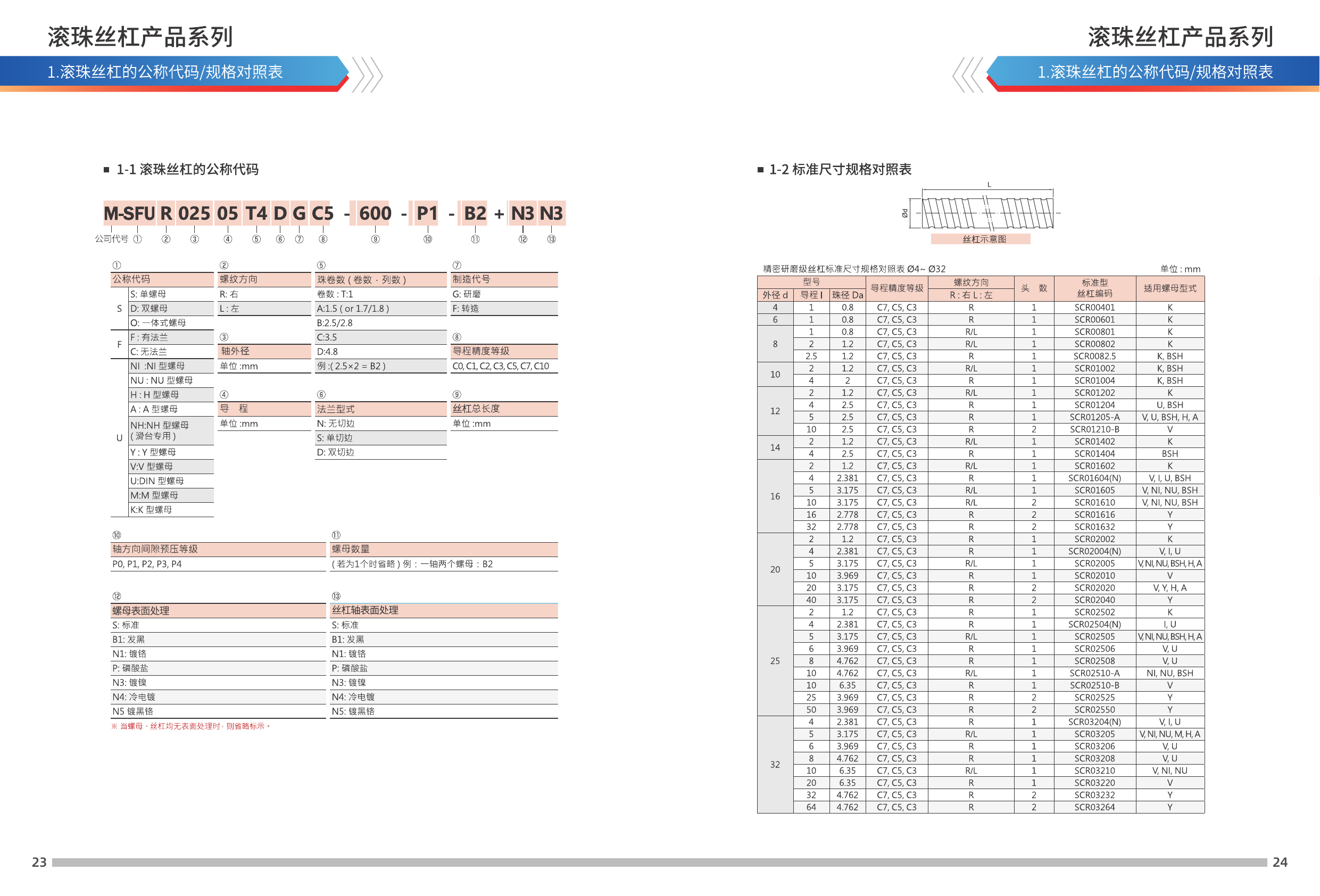

MODEL CODE
型号表示方法
M-SFUR02505T4DGC5-600-P1-B2+N3N3
R / L右旋 / 左旋
025 / 05轴径 25 mm / 导程 5 mm
T4循环圈数或列数代码
N / S / D无法兰 / 单法兰 / 双法兰
G / F研磨 / 转造
C0—C10导程精度等级
600丝杆总长 mm
P0—P4轴向预压等级
B2 与后缀螺母数量与表面处理代码
型号字段依据样册第16页整理。实际可选组合会受轴径、导程、螺母形式及加工能力限制。

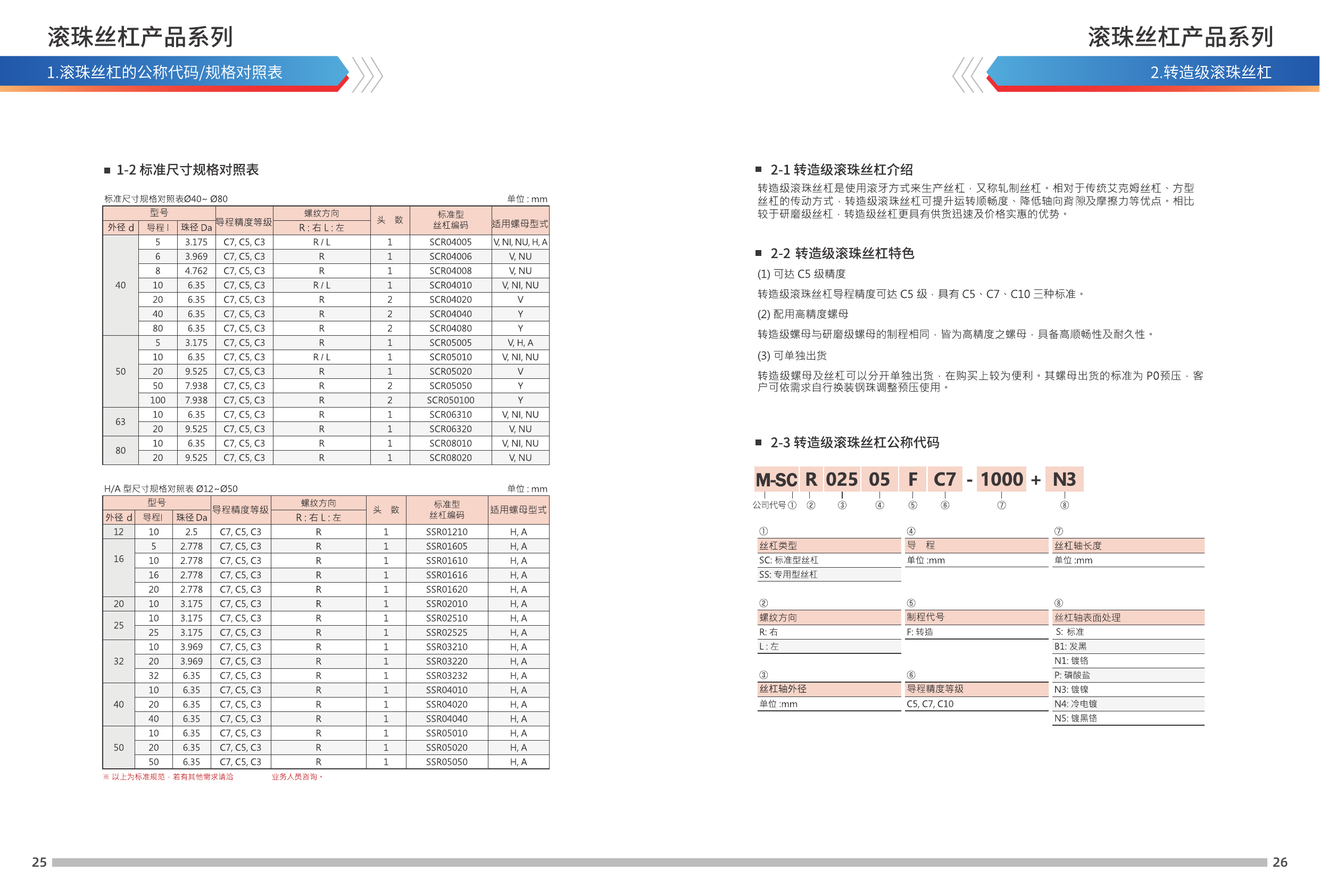

TECHNICAL DATA
代表规格参数
| 丝杆编号 | 轴径 d / mm | 导程 I / mm | 钢球直径 / mm | 头数 | 旋向 | 样册精度 | 螺母代码 | 最大长度 / mm |
|---|---|---|---|---|---|---|---|---|
| SCR00401 | 4 | 1 | 0.8 | 1 | R | C7 / C5 / C3 | K | — |
| SCR00601 | 6 | 1 | 0.8 | 1 | R | C7 / C5 / C3 | K | 1000 |
| SCR00801 | 8 | 1 | 0.8 | 1 | R | C7 / C5 / C3 | K | 1000 |
| SCR00802 | 8 | 2 | 1.2 | 1 | R | C7 / C5 / C3 | K | 1000 |
| SCR01004 | 10 | 4 | 2 | 1 | R | C7 / C5 / C3 | K / BSH | 3000 |
| SCR01205-A | 12 | 5 | 2.5 | 1 | R | C7 / C5 / C3 | V / U / BSH / H / A | 3000 |
| SCR01210-B | 12 | 10 | 2.5 | 2 | R | C7 / C5 / C3 | V | 3000 |
| SCR01605 | 16 | 5 | 3.175 | 1 | R / L | C7 / C5 / C3 | V / NI / NU / BSH | 3000 |
| SCR01610 | 16 | 10 | 3.175 | 2 | R | C7 / C5 / C3 | 多种 | 3000 |
| SCR02005 | 20 | 5 | 3.175 | 1 | R / L | C7 / C5 / C3 | 多种 | 3000 |
| SCR02505 | 25 | 5 | 3.175 | 1 | R / L | C7 / C5 / C3 | 多种 | 6000 |
| SCR03205 | 32 | 5 | 3.175 | 1 | R / L | C7 / C5 / C3 | 多种 | 6000 |
| SCR04010 | 40 | 10 | 6.35 | 1 | R / L | C7 / C5 / C3 | 多种 | 6000 |
| SCR06310 | 63 | 10 | 6.35 | 1 | R | C7 / C5 / C3 | 多种 | 7000 |
| SCR08020 | 80 | 20 | 9.525 | 1 | R | C7 / C5 / C3 | 多种 | 7000 |

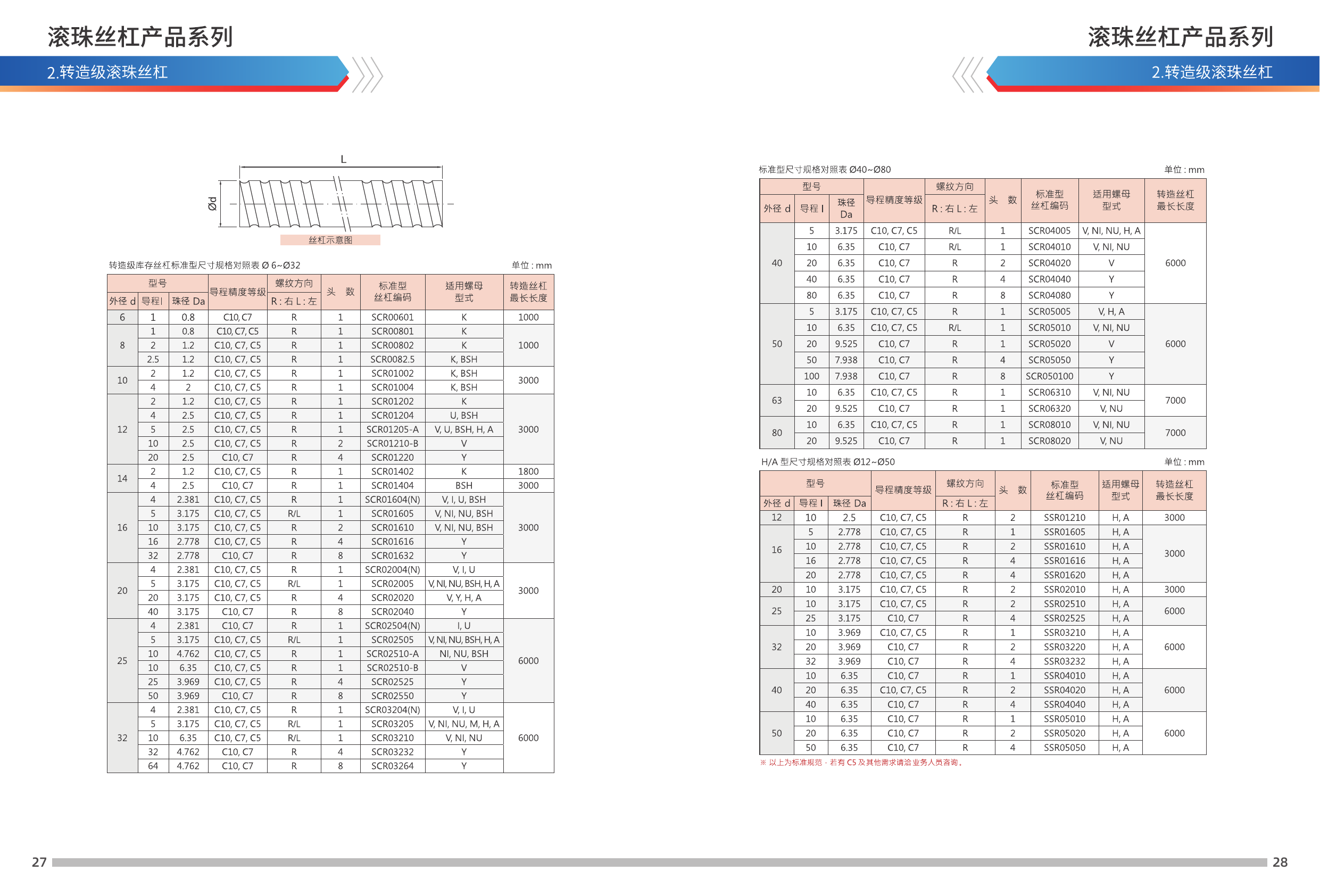

以上为产品样册中的代表规格，不是全部型号；“多种”表示样册列出多个可选螺母形式。最大长度按同轴径样册能力表整理，最终可加工长度及组合请以技术确认结果为准。

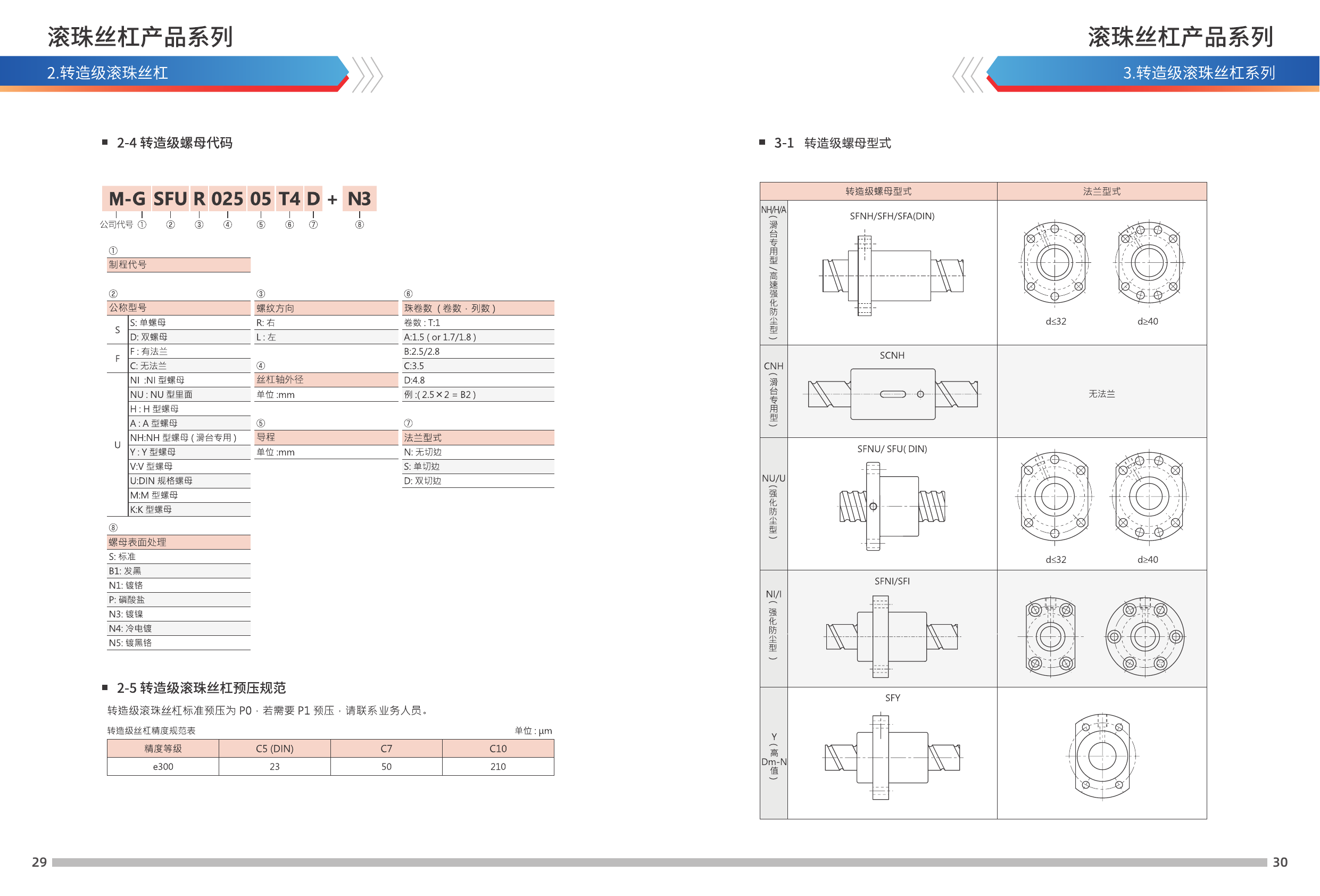

| 精度等级 | C5 | C7 | C10 |
|---|---|---|---|
| 行程误差参考 | ≤ 23 μm / 300 mm | ≤ 50 μm / 300 mm | ≤ 210 μm / 300 mm |
样册说明：转造级滚珠丝杆精度可达 C5，常规精度包含 C5、C7、C10；标准预压为 P0，P1 可按需求提出。最终精度、预压与检验条件以订单技术协议为准。
01
速度与导程
根据目标线速度与电机转速反推导程，同时校核临界转速和 DN 值。
02
负载与寿命
区分平均、峰值与冲击负载，并保留合理安全系数。
03
安装与精度
确认支撑方式、螺母安装面、有效行程和定位精度，再锁定型号。
