TRAPEZOIDAL SELECTION
从传动需求与安全条件出发
梯形丝杆具有结构简单、承载能力高和成本相对可控等特点,适合机床及升降设备。选型时应结合负载、速度、效率、温升、磨损和安全要求;不能仅凭“可自锁”判断安全性。
STEP 01用途环境
STEP 02负载方向
STEP 03速度行程
STEP 04直径导程
STEP 05头数旋向
STEP 06螺母材料
STEP 07安全校核

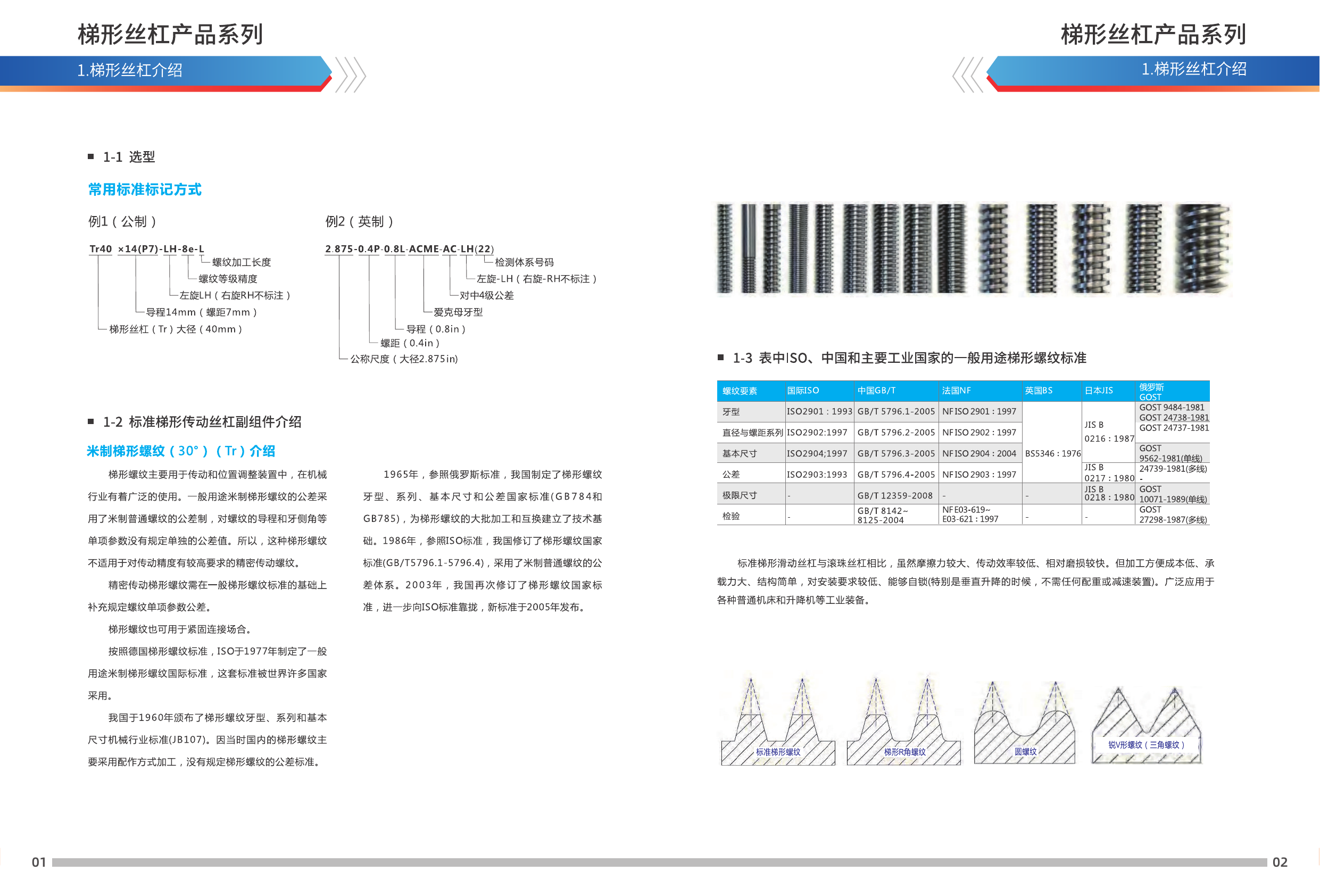

MODEL CODE
样册命名示例
Tr40 × 14 (P7) - LH - 8e - L
Tr40公称直径 40 mm
14 (P7)导程 14 mm,螺距 7 mm
LH / RH左旋 / 右旋
8e螺纹公差带
L加工长度
头数导程 ÷ 螺距
英制示例
2.875 - 0.4P - 0.8L - ACME - AC - LH (22)
表示公称直径、螺距、导程、ACME 螺纹、配合/公差代号、左旋及加工识别信息。以上均整理自样册第4页。
TECHNICAL DATA

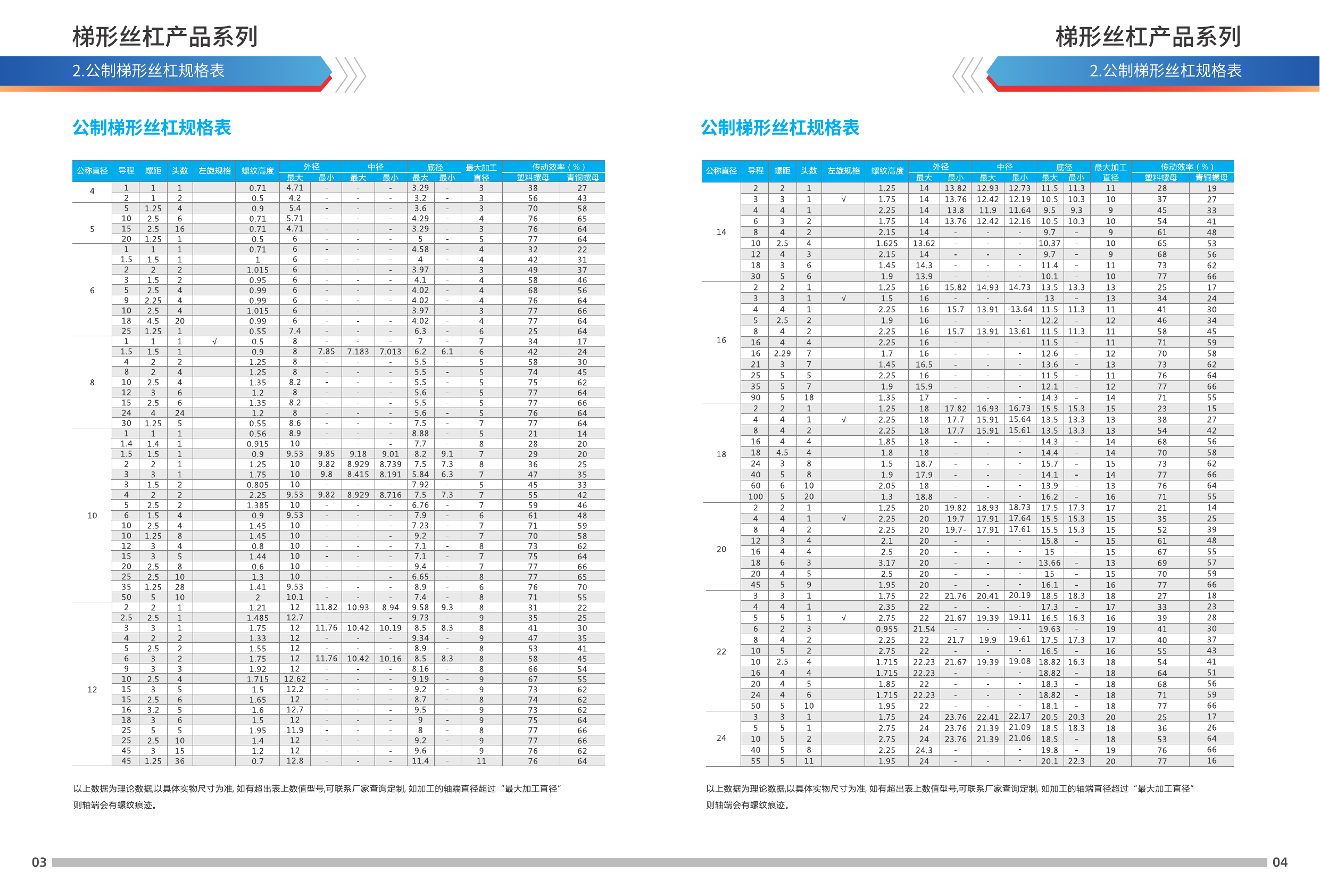

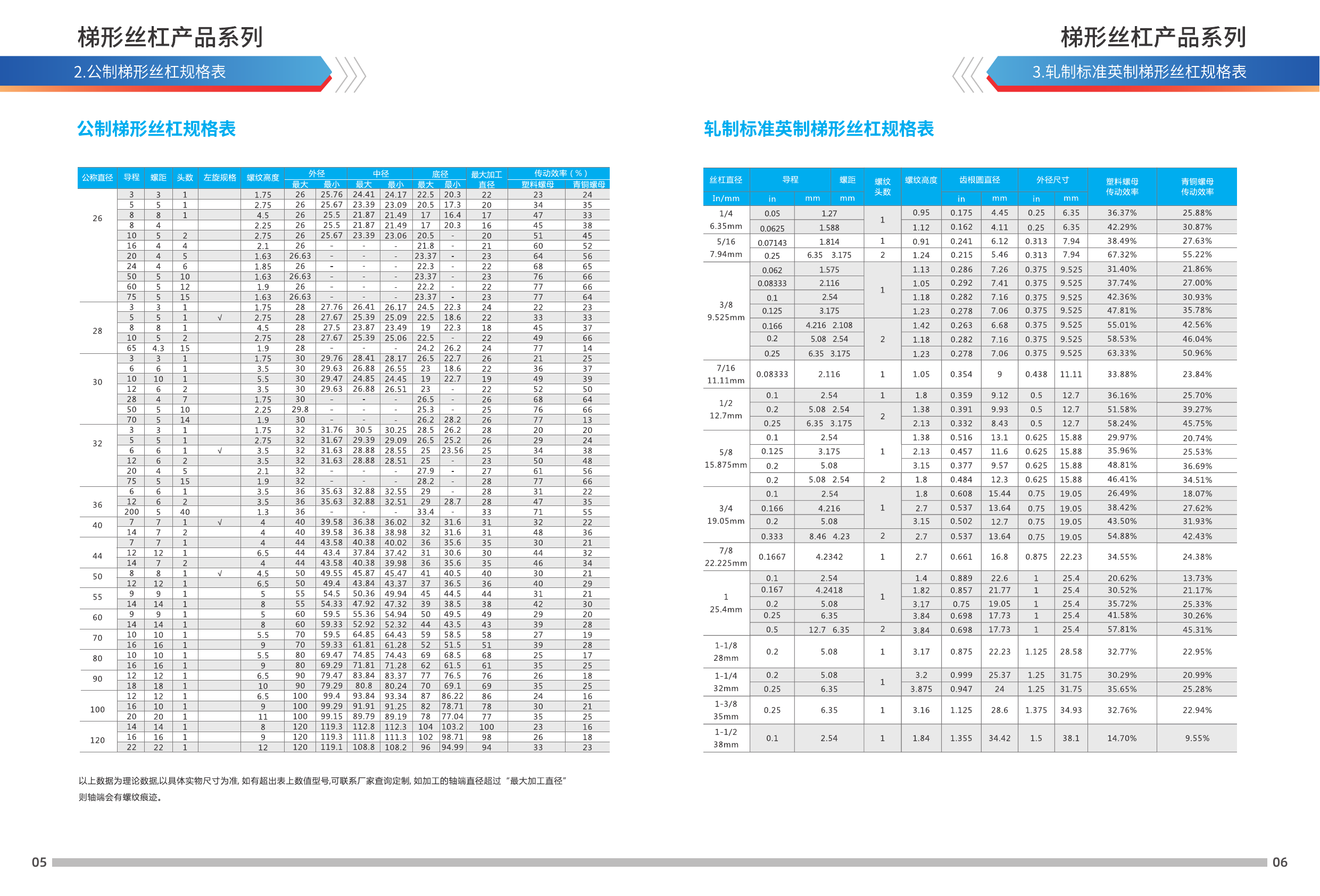

公制代表规格
| 公称直径 / mm | 导程 / mm | 螺距 / mm | 头数 | 牙高 / mm | 外径最大值 / mm | 最大加工直径 / mm |
|---|---|---|---|---|---|---|
| 4 | 1 | 1 | 1 | 0.71 | 4.71 | 3 |
| 5 | 1 | 1 | 1 | 0.71 | 5.71 | 4 |
| 6 | 2 | 2 | 1 | 1.015 | 6 | 4 |
| 8 | 4 | 2 | 2 | 1.25 | 8 | 5 |
| 10 | 4 | 2 | 2 | 1.75 | 10 | 7 |
| 14 | 4 | 4 | 1 | 2.25 | 14 | 9 |
| 16 | 5 | 2.5 | 2 | 1.9 | 16 | 12 |
| 20 | 4 | 4 | 1 | 2.25 | 20 | 15 |
| 24 | 10 | 5 | 2 | 2.75 | 24 | 18 |
表中为样册公制表的代表规格,用于快速识别直径、导程、螺距与头数关系;完整可选范围及螺母材料需根据实际项目确认。
产品样册的公制规格范围包含公称直径 4、5、6、8、10、12、14、16、18、20、22、24、26、28、30、32、36、40、44、50、55、60、70、80、90、100、120 mm。具体直径并非只有一种导程组合,请按工况进一步确认。
01
避免超速与发热
滑动摩擦会带来温升,连续运行时需评估润滑、速度和占空比。
02
校核稳定性
长行程或压缩受力时应校核屈曲,旋转丝杆还需校核临界转速。
03
谨慎判断自锁
是否自锁与导程角、材料、润滑和振动有关,安全机构应独立评估。
